一种硅胶转轮工业除湿机的制作方法

作者:CEO 时间:2023-08-26

信息摘要:本实用新型涉及一种环保设备,尤其涉及一种硅胶转轮工业除湿机。背景技术:除湿机作为环保的空气除湿设备,得到不断开发和改进;硅胶转轮除湿机作为常见的一种工业除湿机,主要应用在工业场所(如车间、厂房等),需要除湿的空气通过除湿风机从除湿回风口进入除湿机的

一种硅胶转轮工业除湿机的制作方法

一种硅胶转轮工业除湿机的制作方法

  本实用新型涉及一种环保设备,尤其涉及一种硅胶转轮工业除湿机

  背景技术:

  除湿机作为环保的空气除湿设备,得到不断开发和改进;硅胶转轮除湿机作为常见的一种工业除湿机,主要应用在工业场所(如车间、厂房等),需要除湿的空气通过除湿风机从除湿回风口进入除湿机的内部,通过硅胶转轮的除湿后,从除湿出风口排出使用;然后用于再生硅胶转轮的再生风从再生风进风口进入除湿机通过加热箱加热后将硅胶转轮再生后从再生风出风口排出,因此,需要将两路进出风分开,常规的硅胶转轮除湿机的硅胶转轮处将再生风进出风和除湿风进出风精确分开的结构比较复杂,而且还会影响室内空气除湿效果和硅胶转轮再生效果。

  技术实现要素:

  本实用新型为了解决上述现有技术中存在的缺陷和不足,提供了一种将除湿回风口和除湿出风口设置在机柜的正面,将再生风进风口和再生风回风口设置在柜体的背面,使得两路进出风远离,并采用转轮进出风架配合进风管和出风管将两路进出风彻底隔开,不仅结构简单,而且确保空气除湿效果和硅胶转轮再生效果的硅胶转轮工业除湿机

  本实用新型的技术方案:一种硅胶转轮工业除湿机,包括机柜、安装在机柜内的硅胶转轮和电控箱、设置在机柜上的除湿回风口、除湿出风口、再生风进风口和再生风出风口以及配合除湿回风口和除湿出风口的除湿风机、配合再生风进风口和再生风出风口的再生风机,所述除湿回风口和除湿出风口位于机柜的正面,所述再生风进风口和再生风出风口位于机柜的背面,所述除湿风机位于除湿出风口的内侧,所述再生风机位于再生风出风口的内侧,所述再生风进风口和硅胶转轮之间设有加热箱;所述机柜的内部设有配合硅胶转轮的转轮进出风架,所述转轮进出风架的顶部设有配合再生风进风口和硅胶转轮再生区的转轮再生进风口以及配合除湿出风口和硅胶转轮除湿区的转轮除湿出风口,转轮进出风架的底部设有配合再生风出风口和硅胶转轮再生区的转轮再生风出风口以及配合除湿回风口和硅胶转轮除湿区的转轮除湿进风口。

  本实用新型将除湿回风口和除湿出风口设置在机柜的正面,将再生风进风口和再生风回风口设置在柜体的背面,使得两路进出风远离,并采用转轮进出风架配合进风管和出风管将两路进出风彻底隔开,不仅结构简单,而且确保空气除湿效果和硅胶转轮再生效果。

  优选地,所述除湿出风口位于机柜的正面上部,所述除湿回风口位于机柜的正面下部,所述再生风进风口位于机柜的背面上部,所述再生风出风口位于机柜的背面下部,所述再生风进风口通过一进风管连接加热箱的进风口,加热箱的出风口对准转轮再生进风口,所述再生风出风口通过一出风管连接转轮再生出风口。

  该种结构进一步确保硅胶转轮的再生效果。

  优选地,所述转轮除湿进风口对应除湿回风口,所述转轮除湿出风口对应除湿风机。

  该种结构进一步确保硅胶转轮对空气的除湿效果。

  优选地,所述机柜的上部内侧设有配合除湿风机的风机安装板和配合进风管的进风管挡板,所述风机安装板和进风管挡板之间通过一支撑立板连接。

  该种结构确保除湿风机的安装牢靠性,同时可以很好的隔开除湿风机和进风管。

  优选地,所述电控箱安装在机柜的正面底部内侧,所述机柜的正面顶部外侧设有配合电控箱的操作界面和电源开关。

  该种结构方便使用者操作。

  优选地,所述机柜的底部设有四个滚轮,所述滚轮通过滚轮架转动连接在机柜的底部。

  该种结构方便整体的搬移,提高使用灵活性。

  本实用新型将除湿回风口和除湿出风口设置在机柜的正面,将再生风进风口和再生风回风口设置在柜体的背面,使得两路进出风远离,并采用转轮进出风架配合进风管和出风管将两路进出风彻底隔开,不仅结构简单,而且确保空气除湿效果和硅胶转轮再生效果。

  附图说明

  图1为本实用新型的拆掉顶板和侧板后的结构示意图;

  图2为本实用新型的结构示意图;

  图中1.硅胶转轮,2.加热箱,3.除湿风机,4.再生风机,5.除湿回风口,6.除湿出风口,7.再生风进风口,8.再生风出风口,9.转轮进出风架,10.电控箱,11.面板,12.操作界面,13.电源开关,14.滚轮,15.顶板,16.底板,17.背板,18.侧板,19.进风管,20.出风管,21.风机安装板,22.进风管挡板,23.支撑立板,24.滚轮架。

  具体实施方式

  下面结合附图对本实用新型作进一步详细的说明,但并不是对本实用新型保护范围的限制。

  如图1和2所示,一种硅胶转轮工业除湿机,包括机柜、安装在机柜内的硅胶转轮1和电控箱10、设置在机柜上的除湿回风口5、除湿出风口6、再生风进风口7和再生风出风口8以及配合除湿回风口5和除湿出风口6的除湿风机3、配合再生风进风口7和再生风出风口8的再生风机4。除湿回风口5和除湿出风口6位于机柜的正面,再生风进风口7和再生风出风口8位于机柜的背面,除湿风机3位于除湿出风口6的内侧,再生风机4位于再生风出风口8的内侧,再生风进风口7和硅胶转轮1之间设有加热箱2;机柜的内部设有配合硅胶转轮1的转轮进出风架9,转轮进出风架9的顶部设有配合再生风进风口7和硅胶转轮再生区的转轮再生进风口以及配合除湿出风口6和硅胶转轮除湿区的转轮除湿出风口,转轮进出风架9的底部设有配合再生风出风口8和硅胶转轮再生区的转轮再生风出风口以及配合除湿回风口5和硅胶转轮除湿区的转轮除湿进风口除湿出风口6位于机柜的正面上部,除湿回风口5位于机柜的正面下部,再生风进风口7位于机柜的背面上部,再生风出风口8位于机柜的背面下部,再生风进风口7通过一进风管19连接加热箱2的进风口,加热箱2的出风口对准转轮再生进风口,再生风出风口8通过一出风管20连接转轮再生出风口。转轮除湿进风口对应除湿回风口5,转轮除湿出风口对应除湿风机3。机柜的上部内侧设有配合除湿风机3的风机安装板21和配合进风管19的进风管挡板22,风机安装板21和进风管挡板22之间通过一支撑立板23连接。机柜包括面板11、顶板15、背板17、底板16和两个侧板18,再生风机4安装在底板16上,电控箱10安装在底板16和面板11之间,面板11的顶部还设有配合电控箱10的操作界面12和电源开关13。机柜的底部设有四个滚轮14,滚轮14通过滚轮架24转动连接在机柜的底部。

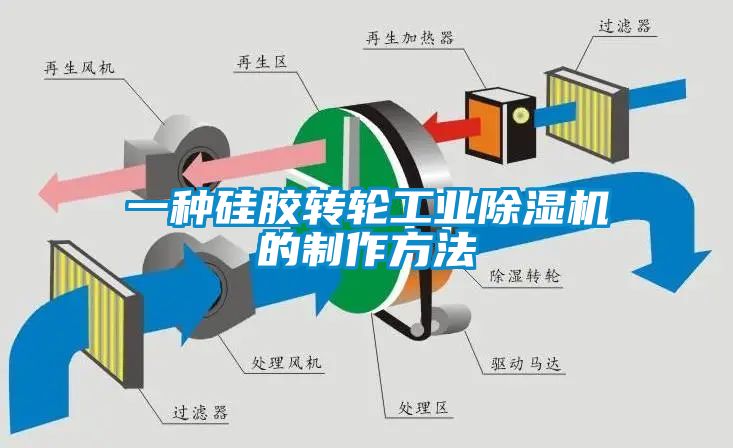

  本实用新型的除湿回风口和再生风进风口的内侧均设有过滤网,使用时,除湿机放在室内,再生风进出风口均通过管道连接到室外,打开电源开关,在操作界面上设置好除湿湿度、除湿时间等参数后启动,在除湿风机的作用下,室内空气从除湿回风口进入机柜内,先经过过滤网过滤,再进入硅胶转轮的除湿区除湿后从除湿出风口排出;在再生风机的作用下,室外空气从再生风进风口进入机柜内,先经过过滤网过滤,再经过加热箱加热,然后进入硅胶转轮的再生区将其烘干再生后从再生风出风口排出到室外。

  本实用新型中的硅胶转轮和加热箱均为市面采购的常规结构(硅胶转轮的除湿区和再生区的定义也为常规定义,即硅胶转轮转到除湿区时进行除湿工作,转到再生区时被烘干再生),其具体结构和工作原理均为常规手段,故不作细述。

  本实用新型将除湿回风口和除湿出风口设置在机柜的正面,将再生风进风口和再生风回风口设置在柜体的背面,使得两路进出风远离,并采用转轮进出风架配合进风管和出风管将两路进出风彻底隔开,不仅结构简单,而且确保空气除湿效果和硅胶转轮再生效果。
